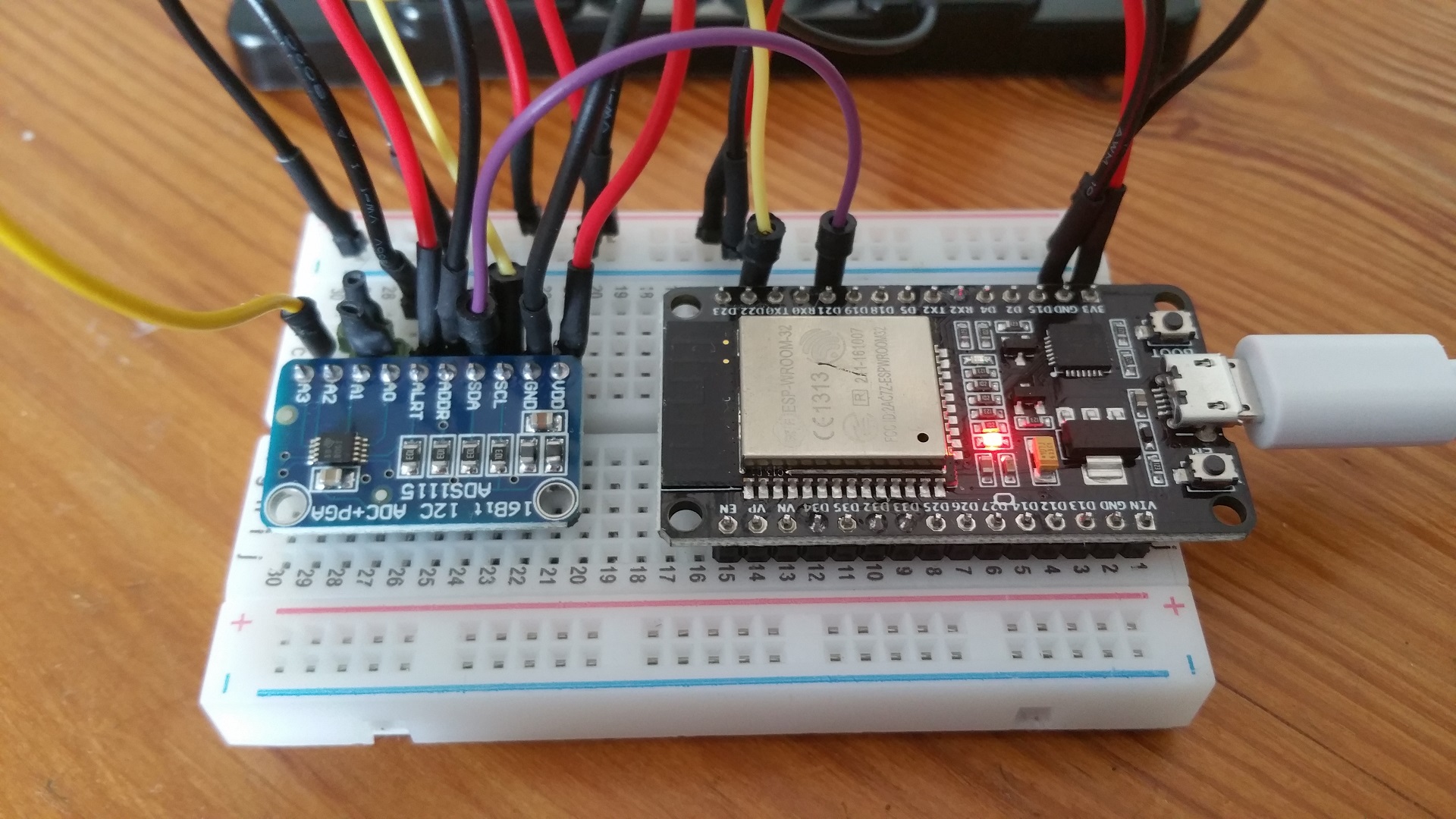

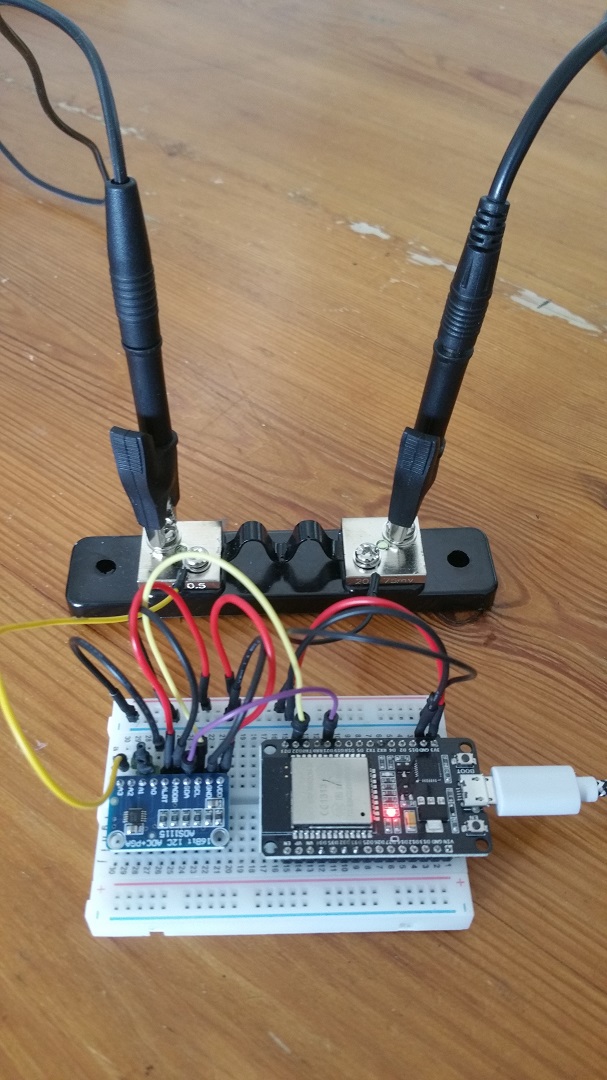

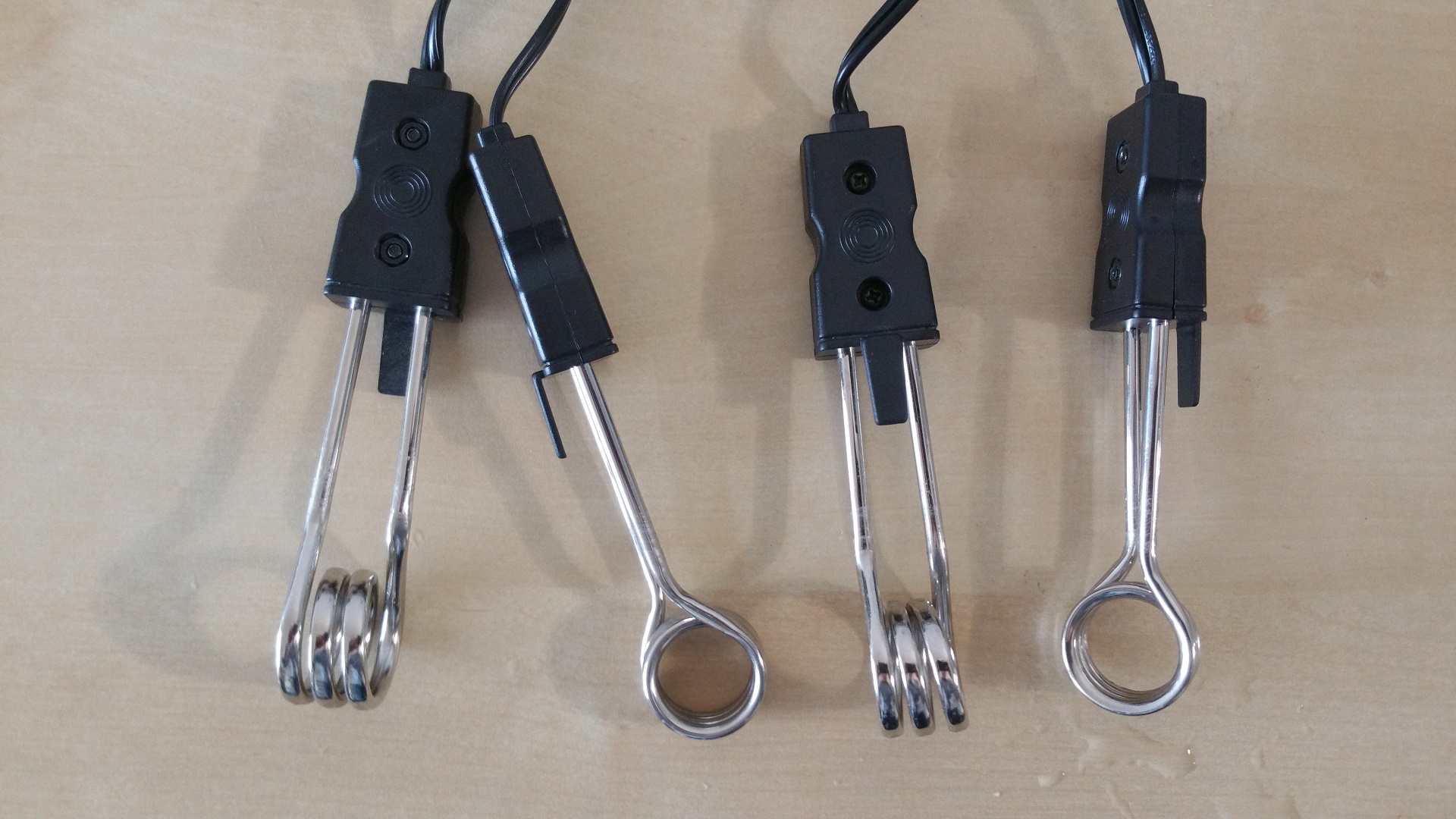

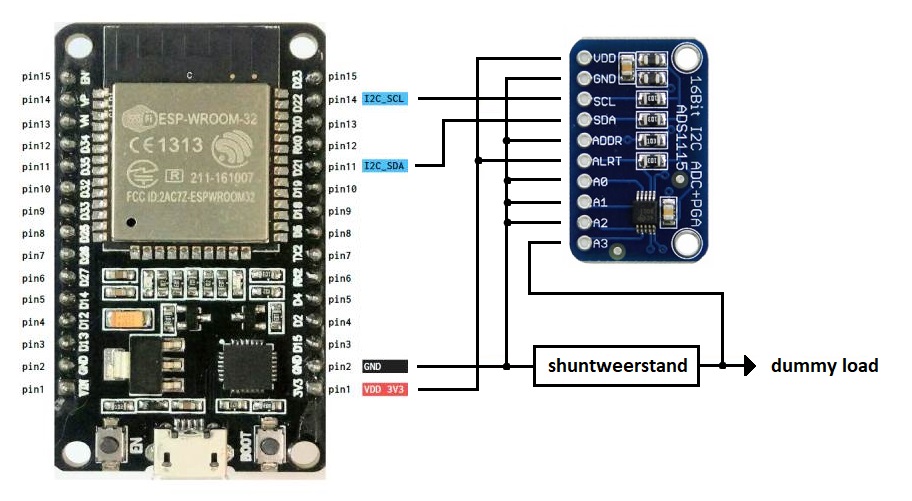

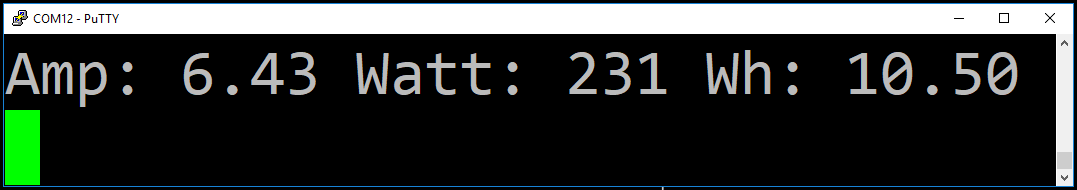

Deze accu capaciteittester is opgebouwd rondom een esp32 microcontroller en een ads1115 analoog digitaal converter. Wanneereen accu wordt aangesloten meet de ads1115 de spanningsval over een shuntweerstand. Deze waarde wordt via I²C doorgegeven aan de esp32. Deze berekent hiermee het ampèrage dat door de shunt loopt. Door het ampèrage elke seconde te vermenigvuldigen met het nominale voltage en vervolgens te delen door 3600 (aantal seconden in een uur), wordt de capaciteit gemeten. De communicatie met de pc verloopt via een seriele usb verbinding. Als "dummy load" worden vier in serie geschakelde 12volts verwarmingselementen gebruikt.

Onderstaand filmpje geeft een demonstratie van de werking. De ampèretang geeft geen waarde aan omdat het ampèrage buiten het ingestelde meetbereik ligt.

Download de code hier. Download de ads1115 library hier.
